| ข้อมูลทั่วไป | กำลังหลัก | กำลังสำรอง |
|---|---|---|
| กำลังไฟฟ้าที่กำหนด (kVA) | 100 | 110 |
| กำลังไฟฟ้าที่กำหนด (kW) | 80 | 88 |
| ความถี่ (Hz) | 50 | |
| รุ่นเครื่องยนต์ | 4M10G110/5 | |
| ความเร็วรอบเครื่องยนต์ (RPM) | 1500 | |
| เฟส | 3 | |
| PF | 0.8 | |
| ระบบควบคุม | ดิจิทัล | |
| แรงดันไฟฟ้าที่กำหนด (V) | 400/230 (ตามความต้องการของลูกค้า) | |
| ระยะเวลาทำงานของถังน้ำมันเชื้อเพลิง | ≥ 8 ชม. @ โหลด 75% | |

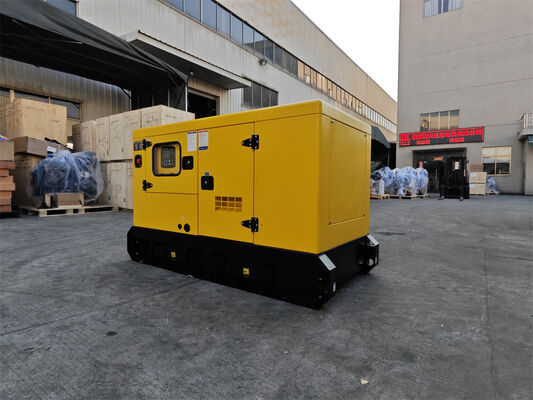

| ขนาดและน้ำหนัก | แบบเปิด BBDA110 | แบบเงียบ BBDA110S |
|---|---|---|
| ความยาว (L) มม. | 1900 | 3150 |
| ความกว้าง (W) มม. | 750 | 1040 |
| ความสูง (H) มม. | 1380 | 1610 |
| ความจุถัง (L) | 184 | 184 |
| ข้อมูลจำเพาะ | รายละเอียด |
|---|---|
| รุ่นเครื่องยนต์และผู้ผลิต | 4M10G110/5 (BAUDOUIN) |
| รุ่นเครื่องยนต์ | 4M10G110/5 |
| จำนวนกระบอกสูบ / วาล์ว | 4/8 |
| การจัดเรียงกระบอกสูบ | แถวเรียง |
| ระยะเจาะ x ระยะชัก (มม.) | 105 × 118 |
| ปริมาตรกระบอกสูบ (L) | 4.087 |
| วัฏจักรเทอร์โมไดนามิก | ดีเซล 4 จังหวะ |
| ลำดับการจุดระเบิด | 1-3-4-2 |
| ความเร็วลูกสูบเฉลี่ย (ม./วินาที) | 5.9 |
| BMEP @ ESP (บาร์) | 20.80 |
| ระบบหล่อเย็น | ของเหลว (น้ำ + น้ำยาป้องกันการแข็งตัว 50%) |
| ระบบหัวฉีด | แบบฉีดตรง |
| ระบบเชื้อเพลิง | ปั๊มกลไก |
| ระบบอัดอากาศ | เทอร์โบชาร์จและอินเตอร์คูลเลอร์ |
| อัตราส่วนกำลังอัด | 17.5 : 1 |
| เสื้อฟลายวีล | SAE 3 |
| ฟลายวีล | 11.5" |
| การหมุนเมื่อมองจากฟลายวีล | ทวนเข็มนาฬิกา |
| โมเมนต์ดัดสถิตที่อนุญาตของเสื้อฟลายวีล | 7000 |
| จำนวนฟันเฟืองบนวงแหวนเฟืองฟลายวีล | 128 |
| โมเมนต์ความเฉื่อยของฟลายวีล (กก.ม.²) | 0.391 |
| โมเมนต์ความเฉื่อยของเพลาข้อเหวี่ยง (กก.ม.²) | 0.111 |
| มาตรฐานการปล่อยมลพิษ | N/A |
| ขนาดโดยรวมพร้อมหม้อน้ำ (ยาว x กว้าง x สูง) (มม.) | 1330×741×995 |
| น้ำหนักแห้งของเครื่องยนต์ไม่รวมหม้อน้ำและท่อหม้อน้ำ (กก.) | 400 |
| น้ำหนักแห้งของเครื่องยนต์รวมหม้อน้ำและท่อหม้อน้ำ (กก.) | 495 |
| น้ำหนักเครื่องยนต์รวมของเหลว (รวมน้ำมันและสารหล่อเย็น) (กก.) | 530 |
| ข้อมูลจำเพาะ | รายละเอียด |
|---|---|
| ยี่ห้ออัลเทอร์เนเตอร์ | BOBIG |
| ผู้ผลิตอัลเทอร์เนเตอร์ | FUJIAN BOBIG ELECTRIC MACHINERY CO.,LTD |
| รุ่นอัลเทอร์เนเตอร์ | BW-224G |
| กำลังไฟฟ้าที่กำหนดของอัลเทอร์เนเตอร์ | 80kw/100kva |
| แรงดันไฟฟ้าที่กำหนด (V) | 230v/400v |
| ความถี่ที่กำหนด | 50hz |
| ประเภทการเชื่อมต่อ | 3 เฟสและ 4 สาย |
| จำนวนแบริ่ง | 1 |
| ระดับการป้องกัน | IP23 |
| ระดับความสูง | ≤1000m |
| ประเภท Exciter | ไร้แปรงถ่าน, ชาร์จตัวเอง, ควบคุมแรงดันไฟฟ้าอัตโนมัติ AVR, ทองแดง 100% |
| ระดับฉนวน | คลาส H |
| ดัชนีผลกระทบทางโทรศัพท์ (TIF) | ≤50 |
| THF | ≤2% |
| การควบคุมแรงดันไฟฟ้า, สภาวะคงที่ | ≤±1% |
| แรงดันไฟฟ้าชั่วขณะ | ≤-15%～+20% |
